Stránka technického produktu výtahu-méně{1}}strojovny (MRL).
Přehled výtahu MRL
Výtahy Grand Fuji MRL integrují zvedací zařízení přímo do výtahové šachty, čímž eliminují tradiční podkrovní strojovnu. Tento inženýrský přístup zachovává střešní linie, snižuje strukturální zatížení horní desky budovy a optimalizuje využitelnou podlahovou plochu.
Systém, navržený pro střední-až{1}}vysokou-integraci komerčních a rezidenčních nemovitostí, využívá trakční stroj s permanentními magnety synchronní převodovka (PMSG) namontovaný na vodicích kolejnicích nebo na podlaze jámy, spárovaný s kompaktním invertorovým pohonem VVVF. Rozložení zátěže se přenáší přímo na nosné-stěny budovy nebo železobetonové sloupy výtahových šachet, což nevyžaduje žádné zatížení stropní desky strojovny.
-
![Stroj-místnost-Výtah pro méně cestujících]()
Stroj-místnost-Výtah pro méně cestujícíchOsobní výtah Grand Fujie MRL eliminuje tradiční přístřešek strojovny tím, že integruje kompaktní synchronní bezpřevodový trakční stroj s permanentními magnety (PM) a ovládací skříň přímo do výtahovéVíce -
![Strojní-místnost-méně komerční výtah]()
Strojní-místnost-méně komerční výtahKomerční výtahy Grand Fuji Machine-Méně místnosti-(MRL) jsou navrženy pro komerční výstavbu vyžadující spolehlivou cirkulaci cestujících bez prostorové stopy běžné nadzemní strojovny. IntegracíVíce -
![Machine{0}}Room-Menej hotelový výtah]()
Machine{0}}Room-Menej hotelový výtahHotelové výtahy Grand Fuji Machine-Room-Less (MRL) jsou navrženy pro hotely, luxusní resorty, apartmány a smíšené-pohostinské budovy. Systém integruje synchronní bezpřevodový trakční stroj sVíce -

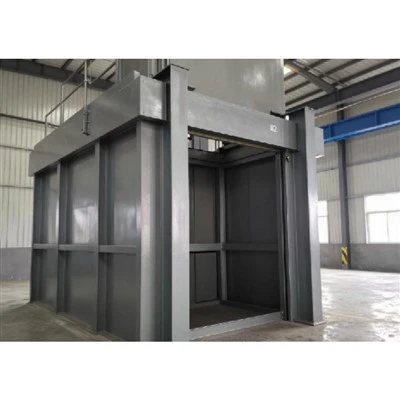

![Strojní-místnost-Výtah s menším nákladem]()
Strojní-místnost-Výtah s menším náklademNákladní výtah Grand Fujie Machine-Místnost-méně (MRL) přemisťuje trakční stroj, brzdovou sestavu a ovladač pohonu zcela uvnitř výtahové šachty. Tento systém, navržený pro vysokokapacitní vertikálníVíce -
![Strojní-místnost-Méně lékařský výtah]()
Strojní-místnost-Méně lékařský výtahGrandfujie MRL Medical Elevator eliminuje tradiční podkrovní strojovny integrací kompaktního synchronního bezpřevodového trakčního stroje s permanentními magnety a tenkého-profilu ovládací skříněVíce -
![Výtah pro menší pozorování-strojovny-]()
Výtah pro menší pozorování-strojovny-Observační výtah s menší{0}}místností- (MRL) integruje synchronní bezpřevodový trakční stroj s permanentními magnety, vektorový ovladač a duální{2}}kotoučový brzdový systém zcela v rámci rozměrůVíce
Proč zvolit Grand Fuji pro projekty MRL
Přímá tovární výroba:
Plná kontrola nad výrobou plechů, montáží kabin a výrobou elektrických svazků v našem certifikovaném zařízení.
Kód-Inženýrství vyhovující požadavkům:
Systémy před-konstruované tak, aby splňovaly bezpečnostní směrnice ASME A17.1 (Severní Amerika) a EN 81-20/50 (Evropa).
Tolerance přesnosti:
Konstrukční komponenty vyráběné CNC laserovým řezáním a robotickým ohýbáním při zachování rozměrové přesnosti v rozmezí ±0,5 mm.
Integrace modulární výtahové šachty:
Standardizované držáky a nastavitelné upevňovací desky minimalizují práci při úpravě místa instalace.
Technické specifikace
|
Parametr |
Standardní rozsah / specifikace |
|
Jmenovitá nosnost |
400 kg - 1600 kg (přibližně . 5 - 21 osob) |
|
Jmenovitá rychlost |
1.0 m/s, 1.5 m/s, 1.75 m/s, 2.5 m/s |
|
Maximální cestovní výška |
Až 80 metrů (přibližně . 25 podlaží) |
|
Řídicí systém |
32-bitový modulární řadič sériové komunikace se dvěma CPU |
|
Technologie pohonu |
Synchronní bezpřevodový motor s permanentním magnetem (PMSG). |
|
Operátor dveří |
synchronní motor dveří s proměnnou frekvencí-VVVF |
|
Rozměry vozu (š x h) |
Přizpůsobitelné podle architektonického uspořádání (1100 × 1400 mm typické pro 1000 kg) |
|
Napájení |
380V / 415V / 220V, 3fázové, 50Hz / 60Hz |
Správné rozhraní mezi výtahovým zařízením a stavební konstrukcí je pro instalaci MRL zásadní.
Hloubka prohlubně (PD):Minimálně 1200 mm - 1500 mm (v závislosti na jmenovité rychlosti a specifikaci nárazníku).
Světlá výška (OH):Minimálně 3400 mm - 4500 mm od úrovně dokončené podlahy nejvyššího patra ke stropu výtahové šachty.
Konstrukce výtahové šachty:Tloušťka železobetonové stěny 200 mm nebo větší nebo rám z konstrukční oceli s nehořlavými výplňovými panely-.
Reakční zátěže:Maximální statické a dynamické zatížení vypočtené podle norem ISO a dodávané v projektových-výkresech rozvržení (výkresy dílny) pro odhlášení statiků-.
Větrání:
Horní větrací plocha výtahové šachty není menší než 1 % plochy příčného průřezu výtahové šachty-, splňující požadavky na odvod kouře a tepla.
Centrum inženýrských zdrojů:
Získejte přístup ke standardizovaným CAD blokům pro vaše architektonické rozvržení.
Žádost o okamžité stažení:
Kompletní knihovna bloků MRL Hoistway DWG & BIM.
Systém pohonu a základní komponenty
Trakční stroj:
Kompaktní vnější-rotor Synchronní bezpřevodový motor s permanentním magnetem. Eliminuje požadavky na mazání převodovky, snižuje akustické emise (méně než nebo rovné 55 dB) a zlepšuje elektrickou účinnost až o 30 % oproti tradičním převodovým systémům.
Skříň ovladače:
Instaluje se do nejvyššího zárubně vstupních dveří nebo do vyhrazeného výklenku ve zdi. Funkce zapojte-letecké konektory pro-bezchybnou kabeláž v terénu a integrované nouzové automatické záchranné zařízení (ARD) založené na UPS-.
Vodící kolejnice:
Za studena tažené duté kolejnice pro protizávaží a obrobené vodicí kolejnice T-sekce (v souladu s ISO 7465) pro vedení automobilu, zajišťující horizontální limity jízdního komfortu (vibrace menší nebo rovné 5 gal).
Systém dveří auta:
Synchronní dveřní pohon VVVF s permanentním magnetem s uzavřenou-rychlostní zpětnou vazbou, nabízí nastavitelné profily otevírání/zavírání a více-paprskovou infračervenou světelnou závoru (výška skenování 100–1800 mm).
Bezpečnostní a nouzové systémy
Regulátor překročení rychlosti a bezpečnostní zařízení:
Obousměrný odstředivý regulátor spouští progresivní klínová bezpečnostní zařízení na vodicích kolejnicích, pokud klesání vozu překročí 115 % jmenovité rychlosti.
Vyrovnávací jednotky:
Hydraulické nárazníky instalované v jámě k rozptýlení kinetické energie při-překročení{1}}podmínek.
Nouzové přistání (ARD):
Automatické záchranné zařízení se zapojí při výpadku primárního napájení, vyjede s vozem do nejbližšího patra nízkou rychlostí a otevře dveře pro evakuaci cestujících.
Ochrana proti nechtěnému pohybu auta (UCMP):
Nezávislý monitorovací obvod detekuje pohyb vozu mimo přistávací zónu s otevřenými dveřmi a okamžitě aktivuje brzdu stroje.
Systémy Grand Fuji MRL jsou vyráběny podle přísných systémů řízení kvality a ověřeny mezinárodními notifikovanými orgány.
Směrnice a kodexy:
North AmericaASME A17.1 / CSA B44
Evropa:Certifikace CE podle směrnice EU pro výtahy 2014/33/EU (EN 81-20, EN 81-50)
Elektrická bezpečnost:EN 12015 / EN 12016 (Elektromagnetická kompatibilita - EMC)
Systém kvality:Výrobní závod s certifikací ISO 9001, ISO 14001, ISO 45001.
Svařovací standardy:Konstrukční svary kontrolovány a certifikovány podle AWS D1.1 nebo EN ISO 3834.
Konfigurace a přizpůsobení
Povrchová úprava kabiny:
Vlasová nerezová ocel, zrcadlově leptaná nerezová ocel, ocel s povrchovou úpravou -nano{1}}otisky prstů nebo panoramatické stěny z vrstveného bezpečnostního skla.
Podlaha:
20mm průmyslový mramor, PVC-otěruvzdorné-dlaždice nebo zapuštěná kovová pánev pro klienty-dodané dlaždice/kámen.
Ovládací panely (COP / LOP):
Čelní panely pro zapuštěnou-montáž z nerezové oceli s vlasem s mechanickými dotykovými tlačítky, braillským značením, integrovanými podlahovými indikátory LCD a možnostmi izolace-spínače tlačítek.
Návrhy stropů:
Akrylové panely s podsvícením LED, hliníková-konstrukce s okrajovým osvětlením nebo konfigurace zapuštěného svítidla.
Aplikace
Obchodní kanceláře:
Řízení vysokofrekvenčního provozu se systémy skupinového dohledu (GSCS) optimalizujícími odesílací algoritmy.
01
Obytné byty:
Nízká akustická stopa (tlumené držáky stroje) a energeticky-úsporné pohotovostní režimy pro více-rodinná obydlí.
02
Hotely a pohostinství:
Přizpůsobené interiérové kabiny odpovídající specifikacím designu interiéru s hladkými profily zrychlení.
03
Maloobchodní a veřejné budovy:
Schopnost vysokého-pracovního cyklu navržená pro nepřetržitý tok cestujících.
04
OEM / ODM a podpora projektů
Grand Fuji poskytuje koncovou{0}}technickou podporu{1}}pro mezinárodní dodavatele a značkové distributory:
Technické podklady:
Kompletní výkresy rozvržení aplikace AutoCAD / Revit (BIM), výpočtové listy zatížení a elektrická schémata jsou poskytnuty do 3–5 pracovních dnů od potvrzení rozměru hřídele.
Vlastní branding:
OEM štítky, vlastní grafické rozvržení COP a balení označené podle projektových specifikací.
Instalační dokumentace:
Podrobné manuály mechanické instalace, schémata zapojení a sady nástrojů pro vzdálenou diagnostiku pro místní instalační týmy.
Balíček náhradních dílů:
Doporučené balíčky kritických náhradních dílů dodávané s počátečními dodávkami zařízení pro minimalizaci prostojů projektu.
